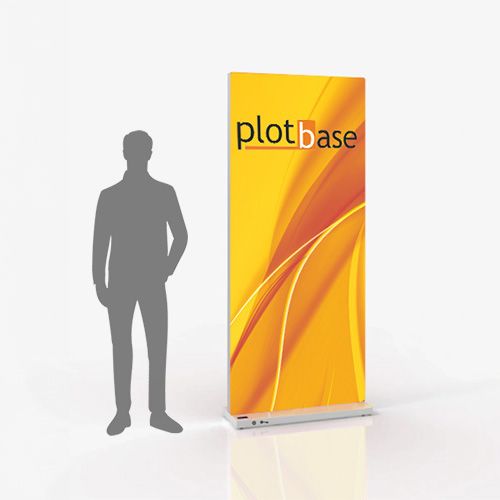

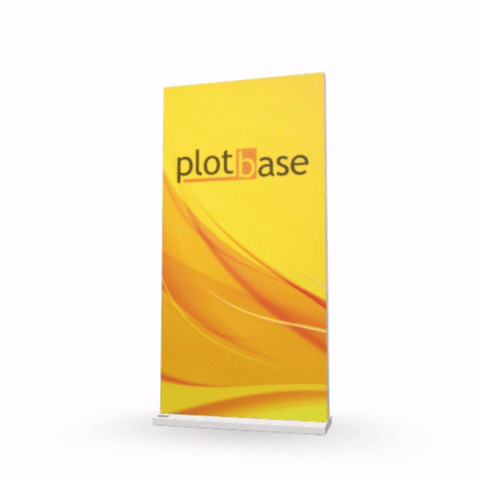

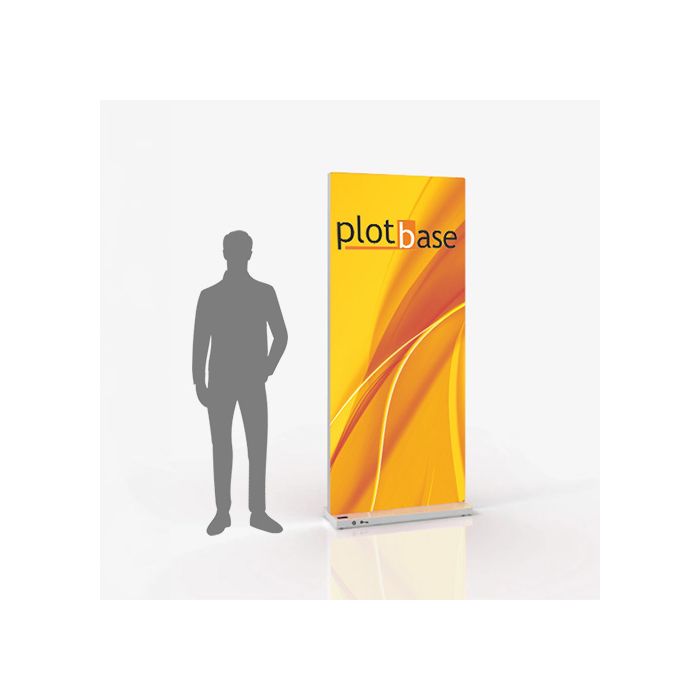

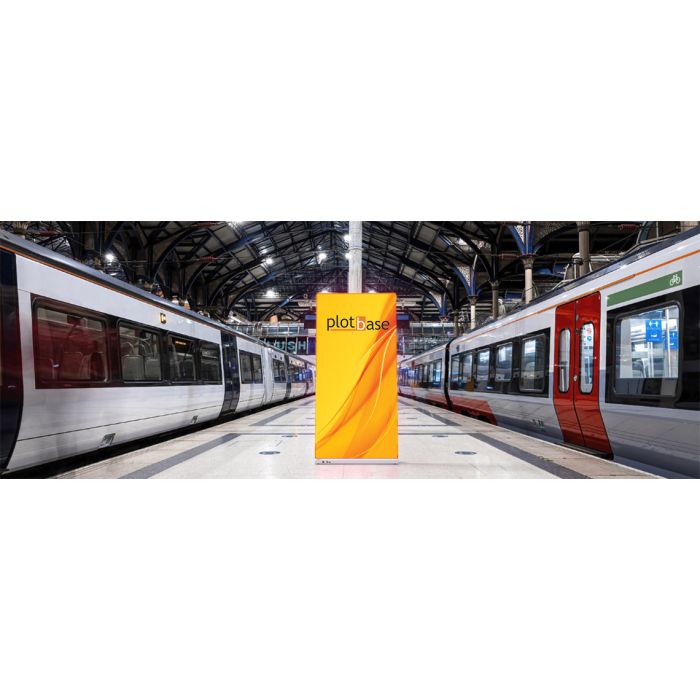

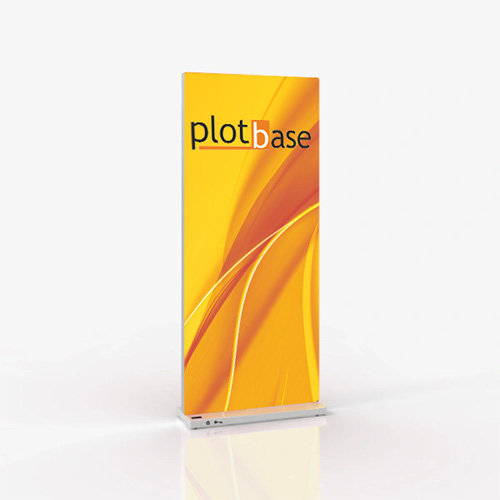

Batériový LED box

Rozmer LED panelu:

• 100 x 200 x 8 cm (š x v x h)

Batéria:

• Rozmery: 55 x 28 x 4 cm (š x v x h)
• Hmotnosť: ≤ 1000 g
• Prevádzková doba: 14 hodín
• 22,4V/44Ah
• Dá sa nabíjať, keď je svetlo zapnuté

Batériaový LED box

● ≥ 1500 nabíjacích cyklov (pri správnom nabíjaní a skladovaní)
● Typ batérie: Lítium-iónová
● Odporúčanie skladovania: Udržujte úroveň nabitia medzi 50 – 80 %

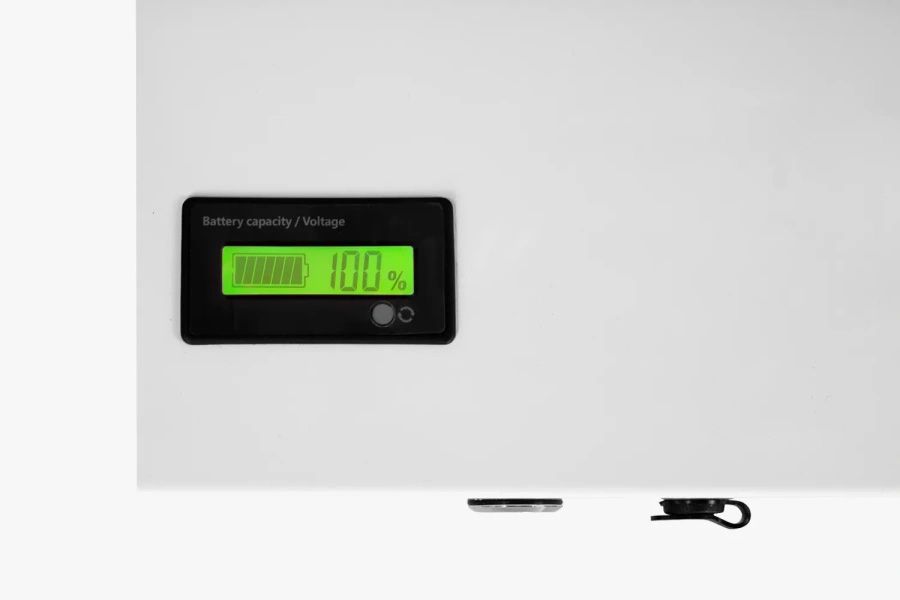

● Indikátory LED zostávajú nepretržite rozsvietené, aj keď úroveň nabitia klesá
● LFP bunky (lítium-železnatý fosforečnan)
● Veľkosť bunky: 5,5 cm × 2,80 cm × 3,9 cm
● Napätie: 22,4V
● Kapacita: 43,2-44Ah
● Skladovacia teplota: -20 °C až 45 °C (Pri nízkych teplotách môže výkon batérie
znížiť. Pri premiestnení na vyššiu teplotu, napríklad izbovú
teplota, parametre batérie sa vrátia na pôvodné hodnoty.)
● Rozsah prevádzkovej teploty:
○ Vybíjanie: -20 °C až 45 °C
○ Nabíjanie: 0 °C až 45 °C
● Priložené pokyny na likvidáciu
Preklad zo špecifikácie dodávateľa
Špecifikácia LiFePO4 Battery Pack – 22,4V 44Ah

1. Úvod
Batéria pozostáva z 56 valcových lítium-železofosfátových (LiFePO4) článkov s a
kapacita 5,5Ah, tvoriaca 22,4V 44Ah batériu. Obsahuje zabudovaný ochranný obvod
doska (PCM) a je určená pre malé systémy skladovania energie.

2. Produkt a model
● Produkt: LiFePO4 batéria
● Model: LFP0807A 22,4V 44Ah
● Rozmery: 550 mm × 280 mm × 39 mm

3. Špecifikácia batérie
● Typ bunky: 32700Fe LFP
● Hmotnosť: ≤ 1000 g
● Nominálna kapacita: 44Ah (typická), 43,2Ah (minimálna)
● Maximálne nabíjacie napätie: 25,55V
● Maximálny nabíjací prúd: 10A
● Maximálny vybíjací prúd: 10A
● Životnosť cyklu: ≥1 500 cyklov (pri 80 % kapacity)
● Menovité napätie: 22,4V
● Vnútorný odpor: ≤250 mΩ
● Rozsah skladovacích teplôt:
○ Do 1 mesiaca: -20°C až 45°C
○ Do 6 mesiacov: -20°C až 35°C
● Rozsah prevádzkovej teploty:
○ Vybíjanie: -20 °C až 45 °C
○ Nabíjanie: 0 °C až 45 °C

4. Kľúčové parametre PCM (modul ochranného obvodu).
● Režim nabíjania: CC/CV (konštantný prúd/konštantné napätie)
● Ochranné napätie proti prebitiu: 3,65 V ± 0,05 V na článok
● Čas detekcie prebitia: 1,2 s ± 0,5 s
● Ochranné napätie proti nadmernému vybitiu: 2,35 V ± 0,1 V na článok
● Čas detekcie nadmerného vybitia: 1,5 s ± 0,5 s
● Ochranný prúd proti nadmernému vybitiu: 33A
● Oneskorenie ochrany proti nadmernému vybitiu: 20-80 ms
● Teplotná ochrana: ≥65°C
● Impedancia PCM: ≤50 mΩ

5. Bezpečnostné opatrenia pre Li-ION batérie
Nabíjanie
● Nabíjací prúd: Neprekračujte 10A.
● Nabíjacie napätie: Maximálne 25,55V. Prekročenie tohto napätia môže spôsobiť poškodenie resp
úniku elektrolytu.
● Teplota nabíjania: Musí byť v rámci špecifikovaného rozsahu.
● Zakázané spätné nabíjanie: Môže spôsobiť poškodenie článku, prehriatie alebo únik.
Vybíjanie
● Vybíjací prúd: Neprekračujte 10A.
● Teplota vybíjania: Musí zodpovedať špecifikácii.
● Ochrana proti nadmernému vybitiu: Batéria by sa mala pravidelne nabíjať na 3,2-3,4 V za
bunka.
Skladovanie
● Rozsah teplôt:
○ Krátkodobé: -20 °C až 45 °C
○ Dlhodobo: -20°C až 35°C
● Vyhnite sa dlhodobému skladovaniu bez nabíjania.
Manipulácia s bunkami
● Nehádžte alebo neudierajte do buniek.
● Neskratujte kontakty batérie.
● Nerozoberajte článok batérie – môže dôjsť k vnútornému skratu a vytečeniu.
● Batériu neponárajte do tekutín.
● Batériu nevhadzujte do ohňa – hrozí nebezpečenstvo výbuchu.
● Nepoužívajte poškodené články – skladujte ich mimo zdrojov ohňa
